六、SLN型高效除油器 |
1.工作原理及結構特點
高效除油器主要由旋風分離器慣性除沫器、預濾盒、精濾芯、排污閥、壓力及溫度表等組成。夾帶油水的壓縮空氣,由進氣管以切線方向進入除油器,經過旋風分離,部分液態油、水被分離出來。然后氣體通過慣性除沫器,在慣性碰撞作用下,氣、液進一步分離。經過預濾盒,氣體中粒徑大的懸浮物被濾除,對后級精濾芯起保護作用。氣體通過精濾芯,粒徑大于1μm的固體粒子被濾除;粒徑微小的油霧、水霧被
收集在精濾芯上,并凝聚成較大的液滴,在重力作用下,沉降至精濾芯底部。分離出來的油、水由各排污口排出,經除油處理的壓縮空氣由除油器頂端的出氣口輸出。除油器主要用于去除壓縮空氣和其它壓縮氣體中的液相。
2.主要技術參數及工況見表42 |
表42
型號規格 |
SLN-1/8Z |
SLN-3/8Z |
SLN-6/8Z |
SLN-12/8Z |
SLN-20/8Z |
SLN-30/8Z |
SLN-40/8Z |
SLN-60/8Z |
SLN-80/8Z |
SLN-100/8Z |
處理量
m3/min |
1 |
3 |
6 |
12 |
20 |
30 |
40 |
60 |
80 |
100 |
最高
工作壓力
MPa |
0.8 |
進口溫度
℃ |
<80 |
進口含油量mg/Nm3 |
≤100 |
出口含油量mg/Nm3 |
≤1 |
出口****
粒子尺寸
um |
≤1 |
出口含水量g/Nm3 |
≤52 |
壓力降MPa |
≤0.012 |
|
注:1.高效除油器須在室內、環境溫度0℃至80℃的條件下使用。
2.高效除油器的正常工作壓力不得低于最高工作壓力80%。 |
3.結構參數及管口方位見圖37、表43 |
表43
|
A |
B |
C |
D |
E |
F |
G |
a、b |
g |
SLN-1/8Z |
Φ245 |
Φ159 |
1240 |
185 |
580 |
145 |
66 |
DN20 |
M22×1.5 |
SLN-3/8Z |
Φ245 |
Φ159 |
1240 |
185 |
580 |
145 |
62 |
DN25 |
M22×1.5 |
SLN-6/8Z |
Φ290 |
Φ273 |
1360 |
180 |
600 |
220 |
117 |
DN32 |
M22×1.5 |
SLN-12/8Z |
Φ290 |
Φ273 |
1630 |
180 |
600 |
220 |
108 |
DN50 |
M22×1.5 |
SLN-20/8Z |
Φ300 |
Φ325 |
1880 |
80 |
640 |
230 |
134 |
DN65 |
DN25 |
LN-30/8Z |
Φ300 |
Φ325 |
2110 |
80 |
640 |
230 |
124 |
DN80 |
DN25 |
SLN-40/8Z |
Φ300 |
Φ325 |
2110 |
80 |
640 |
230 |
124 |
DN80 |
DN25 |
SLN-60/8Z |
Φ380 |
Φ426 |
2350 |
90 |
760 |
320 |
168 |
DN100 |
DN25 |
SLN-80/8Z |
Φ380 |
Φ426 |
2350 |
90 |
760 |
320 |
159 |
DN125 |
DN25 |
SLN-100/8Z |
Φ480 |
Φ520 |
2480 |
110 |
810 |
360 |
190 |
DN150 |
DN25 |
注:a、本表數據以壓力≤0.7MPa為準。
b、本公司可按用戶的要求,設計、制造特殊工藝參數高效除油器。
c、工作壓力與流量換算系數見下表
工作壓力MPa |
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
0.8 |
0.9 |
1.0 |
1.1 |
1.2 |
1.3 |
1.4 |
1.5 |
1.6 |
換算系數 |
0.25 |
0.36 |
0.5 |
0.6 |
0.75 |
0.9 |
1 |
1.1 |
1.2 |
1.4 |
1.5 |
1.6 |
1.75 |
1.9 |
2 |
2.1 |
|

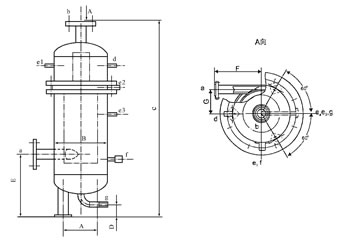

圖37 |
a.壓縮空氣進口 b.壓縮空氣出口 d.壓力表接口
e1.取樣口 e2、e3.排污口 f.溫度計接口 g.排污口 |
